Q.【LAN-W301NR】中継機(WDS)設定


LAN-W301NR専用 中継機(WDS)設定方法


その他の型番のWDSは設定方法が異なります。
以下のリンクよりご確認ください。
→ 【Logitecルータ】中継機(WDS)の設定方法



お手元のルータ型番が「LAN-W301NR」と記載でWDS設定をご希望の場合は、
このまま当コンテンツの続きをご確認ください。


WDSのイメージ




中継機をおいて、ルータ間を無線接続する設定となります。


※なお、上記例のルータAの上位機器に、

 ・「他社ルータ」を設置している
 ・モデムが「ルータ機能」を有している

といった場合には、WDS(中継機設定)がうまく動作しない場合があります。
ルータは、「弊社製品のみ」の環境にしていただくか、
モデムにルータ機能がある場合は、ルータ機能を「オフ」にすることが可能かを、
ご利用モデムのメーカーにご相談されることを推奨致します。




事前確認・各設定のフローと一覧表







ルータA(メイン機)、ルータB(中継機)で、設定方法は異なります。

<一覧表>



事前確認

ルータA(メイン機)

ルータB(中継機)
同型番確認 LAN-W301NR LAN-W301NR
ファームウェア確認 ルータ管理画面で確認
⇒ メモして、双方で確認
ルータ管理画面で確認
⇒ メモして、双方で確認
MACアドレス確認 ルータ管理画面で確認
⇒ BSSIDをメモ
ルータ管理画面で確認
⇒ BSSIDをメモ

WDS設定

ルータA(メイン機)

ルータB(中継機)
モード設定
(A/B共通
Router+WDS
に変更
Router+WDS
に変更
SSID変更
(別々)
例:logitec-XXXXXX 例:logitec-YYYYYY
チャンネル
(A/B共通
例:5チャンネル
(A、B同じもの)
例:5チャンネル
(A、B同じもの)
BSSID
(MACアドレス)
ルータBのBSSID
を入力
ルータAのBSSID
を入力
WPAユニキャスト
暗号スイート
(A/B共通
推奨:WPA2(AES) 推奨:WPA2(AES)
共有キー入力
(A/B共通

8文字以上の英数字
(A、B同じもの)

8文字以上の英数字
(A、B同じもの)
IPアドレス変更
(Bのみ)
例 : 192.168.2.1
(変更なし)
例 : 192.168.2.2
(変更する)
DHCPサーバー無効
(Bのみ)
無効

※メイン機は初期設定を完了して頂き、インターネット出来る状態にして頂く様、お願い致します。
初期設定が不明の際は、こちらも併せてご参照をお願い致します。








 2.(前提項目) 双方が同型番であるかをご確認ください。


当コンテンツのWDS(中継機)設定は、ルータA、Bともに「LAN-W301NR」のみをサポートしております。
同じ、ロジテック製であっても、
「異機種」型番同士では、WDSはできません。


ルータA
(メイン機)
ルータB
(中継機)
同型番かを確認


<ご参考>
→ 【Logitecルータ】ルータの型番はどこでわかりますか?





 3.(前提項目) 双方が同じファームウェアバージョンか。


同型番だとしても、ファームウェアの数字が異なっていると、WDS接続ができません。


ルータA
(メイン機)
ルータB
(中継機)
同じファームウェアか




<ファームウェアのバージョン確認方法>


以下の手順にて、ルータA、ルータB、
双方の 「ファームウェアのバージョン」 をご確認ください。




 本製品をルータモードにします。

弊社製品の背面に、AP/RT の記載のある、
小さなスライドスイッチがあります。
WDSでは必ずRTで動作する必要があります。

このスライドスイッチが、「RT側」に
スライドされている
かをご確認ください。




 AP側で使用されている場合

   ※スライドスイッチをRT側」にスライドし、
   電源を抜いて 再度、電源を挿し直します。




 ルータの管理画面を開きます。

LANケーブルをご用意いただき、以下のように
パソコンと、
ルータ を有線で接続します。(LAN:黒い受口です)





ブラウザを起動し、ブラウザの 「アドレスバー」 に
数字と
. (ドット)を入力し、
Enterキー(またはReturnキー)を押します。





192.168.2.1


キーボードからの入力が難しい場合、
上記数字はリンクになっていますので、クリックをお願い致します。


  アドレスバーへの入力イメージ





<ご注意>

ブラウザを開いたさいに、「このページは表示できません」 といった画面が表示されても構いません。
アドレスバーに、【192.168.2.1】 を入力をお願い致します。





 ユーザー名とパスワードを入力します。

入力画面が表示されたら、上下の入力欄に
admin と入力をお願い致します。
( admin : エー、ディー、エム、アイ、エヌ )

2つめの項目(パスワード)は、* または ● と、
表示されますが、同様に admin となっております。



admin

(半角小文字)




ルータの管理画面が開かない場合は、以下リンクも併せてご参照お願い致します。
⇒ 文書番号3118:Q.ルーターの管理画面(設定画面)が表示できません

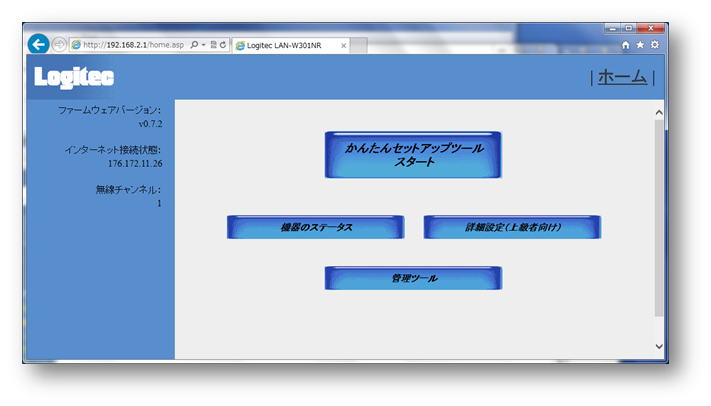

 ルータの管理画面が開きます。

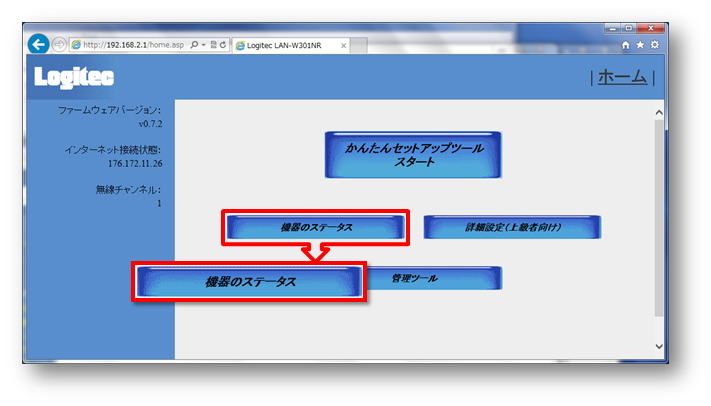

 「機機のステータス」をクリックします。

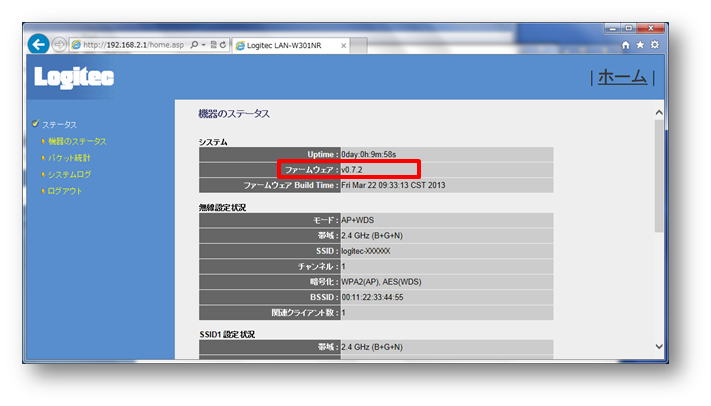

 ファームウェアの値を確認します。






上記の数値が、「ファームウェアのバージョン」 となります。
この数値をメモにお控えください。

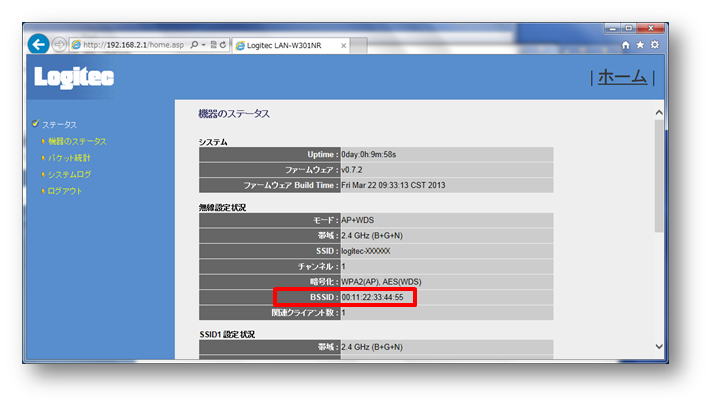

  「無線設定状況」内のBSSID(MACアドレス)をメモに控えます。
  ※シールに記載のMACアドレスでは接続できません※





アドレス内の「:」は登録には必要ありません。

例 00
018e63A8B4 → 00018e63A8B4 でお控えください。


ルータB(中継機)も同様に、 からの手順でご確認ください。




 以下をご確認ください。


<双方のファームウェアのバージョンを確認>



双方とも同じ  以下の 「4.WDS設定」 に進んでください。
xx 小数点のの数値が違う。 ルータAのファームウェアが「v1.06で、ルータBのファームウェアが「v2.10なら、
最初の文字が12で異なるので、WDS設定をしても通信ができません。
xx 小数点のの数値が違う。











 4.(WDS設定) ルータA(メイン機)の設定


ルータA(メイン機) 側の設定です。

ルータA
(メイン機)
設定




<ルータAの管理画面を開きます。>


管理画面に入る手順は、先の内容をご確認ください。


 「詳細設定(上級者向け)」を押します。



※右上の「ホーム」を押すと、上記のようなホーム画面となります。




 「基本設定」を開きます。

無線LAN設定

⇒ 黄色い文字の 「
基本設定」 を選択します。








 基本設定を入力します。

基本設定の以下項目を変更・入力します。



 モード  ① Router+WDS に変更します。
 SSID
 ② ルータA(メイン機)とわかるSSIDにします。

ルータA(メイン機) logitec-XXXXXX
ルータB(中継機) logitec-YYYYYY
 チャンネル
 ③ チャンネルを固定します。

※後で、ルータBも同様の数値で固定します。
 ※1~11の間で固定することをお勧めします。
 ※設定後、接続不可の場合、別チャンネルに変更下さい。


入力が終わりましたら、

 ⇒  で、 タイムカウントが始まります。

最初の画面に戻るまでお待ちください。
トップページに戻った後、もう一度、をクリックし、
「無線LAN設定」の項目をクリックしてください。





 セキュリティ設定を入力します。

【セキュリティ設定】ボタンを押します。







暗号キーはルータA、B共通になります。
入力した英数字は忘れないようにしてください。
※パスワードの表示にチェックすると、入力したパスワードが見える様になります。




 暗号化  ① 「WPA2」 に変更します。
 WPAユニキャスト
 暗号スイート
 ② 「AES」 に変更します。
 共有キー
 ③ 8文字以上の任意の英数字(半角)を登録します。

ルータA(メイン機) 忘れないようにお控えください
ルータB(中継機)


入力が終わりましたら、

 ⇒  で、 タイムカウントが始まります。

最初の画面に戻るまでお待ちください。
トップページに戻った後、もう一度、をクリックし、
「無線LAN設定」の項目をクリックしてください。



 「WDS」を設定します。

「WDS」を押します。







「WDSを有効にする」にチェックを入れます。
その後、最初に控えたルータBのBSSID(MACアドレス)を入力します。




入力が終わりましたら、

 ⇒  で、 タイムカウントが始まります。

最初の画面に戻るまでお待ちください。
トップページに戻った後、もう一度、をクリックし、
「無線LAN設定」の項目をクリックしてください。
黄色い文字の「WDS」をクリックし「現在のWDSアクセスポイントリスト」に入力したBSSID(MACアドレス)が
表示されているかをご確認ください。




ルータA(メイン機)の設定はこれで終了です。





 5.(WDS設定) ルータB(中継機)の設定


ルータB(中継機) 側の設定です。

ルータB
(中継機)
設定




<ルータBの管理画面を開きます。>


管理画面に入る手順は、先の内容をご確認ください。


 「詳細設定(上級者向け)」を押します。



※右上の「ホーム」を押すと、上記のようなホーム画面となります。




 「基本設定」を開きます。

無線LAN設定

⇒ 黄色い文字の 「基本設定」 を選択します。







 基本設定を入力します。

基本設定の以下項目を変更・入力します。



 モード  ① Roter+WDS に変更します。
 SSID
 ② ルータB(中継機)とわかるSSIDにします。

ルータA(メイン機) logitecXXXXXX
ルータB(中継機) logitecYYYYYY
 チャンネル  ③ チャンネルをルータAと同じものに固定します。

※ルータA(メイン機)で入力した数値で固定します。
 ※設定後、接続不可の場合、別チャンネルに変更下さい。


入力が終わりましたら、

 ⇒  で、 タイムカウントが始まります。

最初の画面に戻るまでお待ちください。
トップページに戻った後、もう一度、をクリックし、
「無線LAN設定」の項目をクリックしてください。




 セキュリティ設定を入力します。

【セキュリティ設定】ボタンを押します。







暗号キーはルータA、B共通になります。
共有キーはルータAの設定時に入力した8文字以上の英数字になります。
※パスワードの表示にチェックすると、入力したパスワードが見える様になります。




 暗号化  ① 「WPA2」 に変更します。
 WPAユニキャスト
 暗号スイート
 ② 「AES」 に変更します。
 共有キー
 ③ ルータAで登録した同じ英数字で、
    8文字以上の同様の英数字(半角)をルータBにも登録します。


ルータA(メイン機) ルータAと同じものを
入力します。
ルータB(中継機)


入力が終わりましたら、

 ⇒  で、 タイムカウントが始まります。

最初の画面に戻るまでお待ちください。
トップページに戻った後、もう一度、をクリックし、
「無線LAN設定」の項目をクリックしてください。




 「WDS」を設定します。

「WDS」を押します。







「WDSを有効にする」にチェックを入れます。
その後、最初に控えたルータBのBSSID(MACアドレス)を入力します。




入力が終わりましたら、

 ⇒  で、 タイムカウントが始まります。

最初の画面に戻るまでお待ちください。
トップページに戻った後、もう一度、をクリックし、
「無線LAN設定」の項目をクリックしてください。
黄色い文字の「WDS」をクリックし「現在のWDSアクセスポイントリスト」に入力したBSSID(MACアドレス)が
表示されているかをご確認ください。





 「LAN」を設定します。

左の【LAN側設定】を押します。



※以下は、ルータB(中継機) のみの設定です。
※特に問題がなくルータAのアドレスを変更していない場合は、
IPアドレスは、192.168.2.2 で設定ください。

ルータAのIPアドレスを変更している場合、ルータAに合わせたIPアドレスに変更下さい。

(例 : ルータAが、192.168.「3」.1 なら、 ルータBは、192.168.「3」.2 にする等)


<補足>
変更後に、管理画面にアクセスするさいには、変更されたIPアドレスとなります。



 IPアドレス
 ① ルータA(メイン機)とは末尾が違う数値を入力します。

ルータA(メイン機) 192.168.2.1(変更なし)
ルータB(中継機) 192.168.2.2
 DHCPサーバ  ② 「無効」にします。


入力が終わりましたら、

 ⇒  で、 タイムカウントが始まります。

最初の画面に戻るまでお待ちください。


ルータB(中継機)の設定はこれで終了です。






 6.WDS確認


ルータA
(メイン機)
ルータB
(中継機)
WDS確認



 ・ ルータA、ルータBともに電源を入れ直しをお願い致します。
 ・ ルータA、ルータBの間を、3メートル以上で電波の届く範囲へ、置いてください。

 ・ ルータA、ルータBのSSIDでも、電波が強い方に接続 してください。
 ・ 無線接続する時には、設定中に変更した8文字以上の共有キーで接続設定になります。


※画面は例としてロジテックの無線ユーティリティで電波を検索したときの画面です。
